بهعنوان ارائهدهنده مجموعههای قالب مهر زنی فلزی با کیفیت بالا، اغلب سوالاتی در مورد اجزای مختلفی که این ابزار ضروری در صنعت تولید را تشکیل میدهند، دریافت میکنم. یک سوال که اغلب مطرح می شود این است: "هدف از درج قالب در مجموعه قالب های مهر زنی فلزی چیست؟" در این پست وبلاگ، من به جزئیات درج های قالب، عملکرد آنها و اینکه چرا برای موفقیت عملیات مهر زنی فلز بسیار مهم هستند، می پردازم.
آشنایی با مجموعه قالب های مهر زنی فلزی

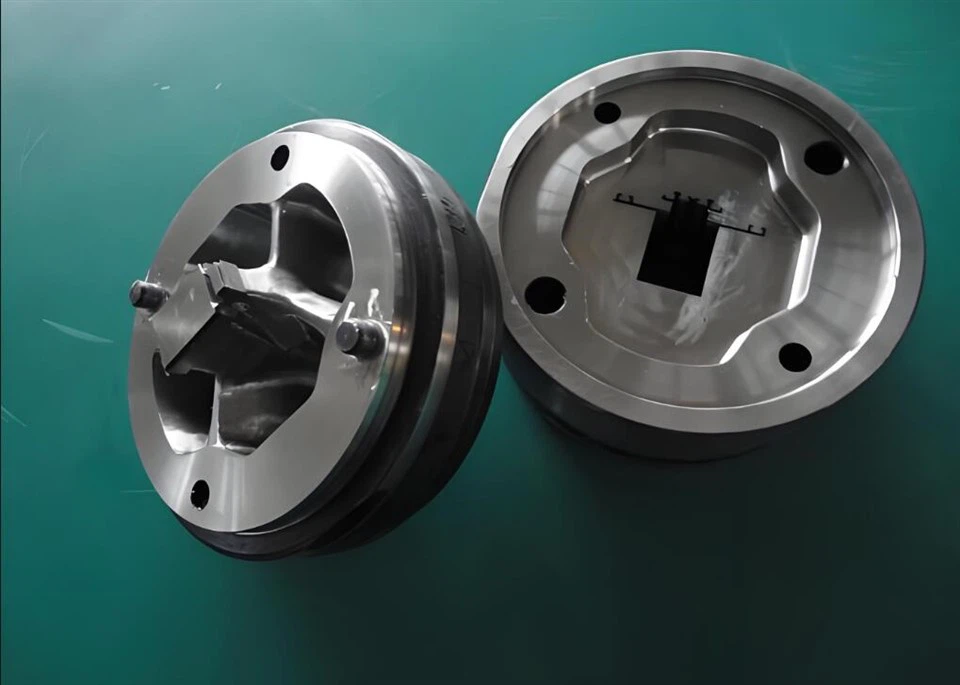

قبل از اینکه ما درج قالب را مورد بحث قرار دهیم، مهم است که درک اولیه ای از مجموعه قالب های مهر زنی فلزی داشته باشیم. الفست قالب کوب فلزییک ابزار مهندسی دقیق است که در صنعت فلزکاری برای شکل دادن و برش ورق های فلزی به اشکال خاص استفاده می شود. این ست های قالب از اجزای مختلفی تشکیل شده اند که شامل کفش های قالب بالا و پایین، پین های راهنما و البته درج قالب می باشد. مهر زنی فلزی یک فرآیند تولیدی است که به طور گسترده در بخش های مختلف مانند خودرو، هوافضا، الکترونیک و کالاهای مصرفی مورد استفاده قرار می گیرد. تولید با سرعت بالا، تکرارپذیری عالی و توانایی ایجاد اشکال پیچیده با دقت بالا را ارائه می دهد.
Die Inserts چیست؟
درج قالب اجزای قابل تعویض در یک مجموعه قالب مهر زنی فلزی هستند. آنها معمولاً از مواد با استحکام بالا مانند فولاد ابزار، کاربید یا سرامیک ساخته می شوند، بسته به نیازهای خاص عملیات مهر زنی. این درج ها برای انجام وظایف خاصی در طول فرآیند مهر زنی طراحی شده اند، مانند برش، خم شدن، شکل دادن یا پانچ کردن.
اهداف اولیه درج قالب
1. دقت و دقت
یکی از اهداف اصلی درج قالب اطمینان از دقت و دقت در فرآیند مهر زنی فلز است. لبههای برش یا سطوح شکلدهی درجهای قالب با تلورانسهای بسیار محکم ماشینکاری میشوند. این امکان ایجاد قطعاتی با ابعاد ثابت و پرداخت با کیفیت بالا را فراهم می کند. به عنوان مثال، در تولید قطعات الکترونیکی، حتی کوچکترین انحراف در اندازه می تواند قطعه را بی استفاده کند. درج قالب کمک می کند تا دقت مورد نیاز حفظ شود و اطمینان حاصل شود که هر قطعه مهر شده با مشخصات دقیق مطابقت دارد.
2. مقاومت در برابر سایش
مهر زنی فلز شامل تماس با فشار بالا بین قالب و ورق فلزی است. با گذشت زمان، این می تواند باعث سایش قابل توجهی بر روی سطوح قالب شود. اینسرت های قالب از موادی با مقاومت سایش بالا ساخته شده اند که به افزایش طول عمر مجموعه قالب کمک می کند. هنگامی که درج ها در نهایت فرسوده می شوند، به جای نیاز به تعویض کل مجموعه قالب، می توان آنها را به راحتی تعویض کرد. این نه تنها هزینه ها را کاهش می دهد، بلکه زمان خرابی در فرآیند تولید را نیز به حداقل می رساند.
3. انعطاف پذیری و سفارشی سازی
درج های قالب انعطاف پذیری و سفارشی سازی بالایی را در عملیات مهر زنی فلز ارائه می دهند. درج های مختلفی را می توان برای انجام عملکردهای مختلف در یک مجموعه قالب طراحی و نصب کرد. به عنوان مثال، یک مجموعه قالب را می توان با درج های مختلف برش برای تولید قطعات با اشکال و اندازه های مختلف مجهز کرد. این امر به تولیدکنندگان اجازه میدهد تا بدون نیاز به سرمایهگذاری در مجموعههای قالب متعدد، خود را با نیازهای متغیر تولید وفق دهند.
4. هزینه - اثربخشی
همانطور که قبلا ذکر شد، درج های قالب اجزای قابل تعویض هستند. این به این معنی است که وقتی یک درج فرسوده یا آسیب میبیند، به جای کل مجموعه دای، فقط درج باید تعویض شود. این امر هزینه نگهداری و تعمیر را به میزان قابل توجهی کاهش می دهد. علاوه بر این، از آنجایی که قالبهای قالب را میتوان به طور جداگانه طراحی و تولید کرد، تولید آنها در مقادیر کمتر در مقایسه با یک مجموعه قالب، اغلب مقرون به صرفهتر است.
انواع درج قالب و عملکرد آنها
درج برش
درج های برش برای جدا کردن ورق فلزی به قطعات جداگانه استفاده می شود. آنها دارای لبه های برش تیز هستند که وقتی مجموعه قالب فعال می شود از طریق فلز برش می یابد. این درج ها معمولاً در عملیات سوراخ کردن و سوراخ کردن استفاده می شوند. در بلانکینگ، درج برش یک قطعه فلز صاف را از ورق جدا می کند، در حالی که در سوراخ کردن، سوراخ هایی در ورق فلز ایجاد می کند.
درج های تشکیل دهنده
درج های شکل دهی برای خم کردن یا شکل دادن به ورق فلزی به شکل خاصی طراحی شده اند. آنها می توانند ویژگی هایی مانند فلنج، خم، و برجسته ایجاد کنند. به عنوان مثال، در صنعت خودرو از درج های شکل دهنده برای ایجاد اشکال پیچیده پانل های بدنه خودرو استفاده می شود.
پانچ درج
درج های پانچ شبیه به درج های برش هستند اما معمولاً برای ایجاد سوراخ هایی با اندازه ها و اشکال مختلف استفاده می شوند. آنها معمولاً در برنامه هایی استفاده می شوند که در آن قرارگیری سوراخ و اندازه دقیق مورد نیاز است، مانند تولید محفظه های الکتریکی.
نقش درج قالب در مهر زنی ورق فلز

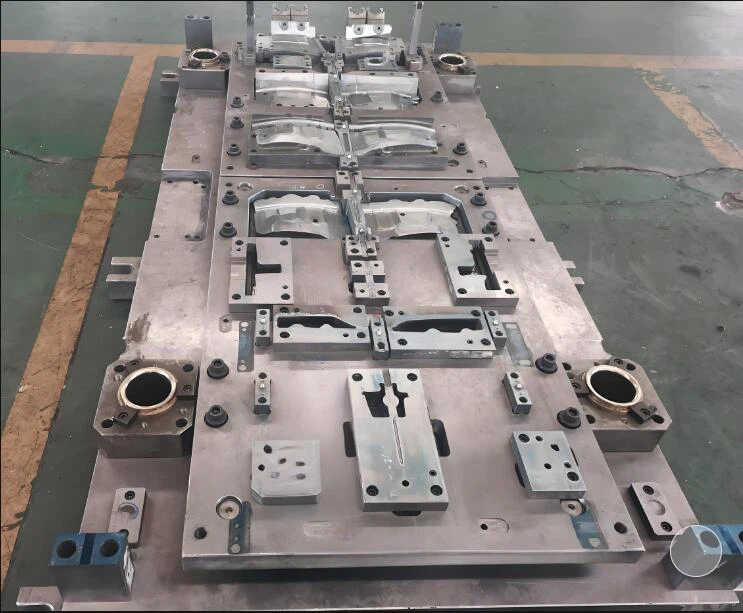

مهر زنی ورق یک نوع خاص از مهر زنی فلز است که شامل کار با ورق های نازک فلز می شود.قالب مهر زنی ورق فلزیمجموعه ها اغلب برای دستیابی به نتایج مورد نظر به شدت به درج های قالب متکی هستند. ماهیت نازک ورق فلزی نیازمند درج های قالبی است که می توانند برش و شکل دهی دقیق را بدون ایجاد تغییر شکل یا آسیب بیش از حد به مواد ارائه دهند. درج های قالب در مهر زنی ورق فلزی به گونه ای طراحی شده اند که دارای لبه های برش تیز و سطوح شکل دهی صاف باشند تا از قطعات با کیفیت بالا اطمینان حاصل شود.
نگهداری و مراقبت از درج قالب
برای اطمینان از عملکرد بهینه و طول عمر درج های قالب، نگهداری و مراقبت مناسب ضروری است. این شامل تمیز کردن منظم برای از بین بردن زباله ها و براده های فلزی، روانکاری برای کاهش اصطکاک و سایش، و بازرسی برای علائم آسیب یا سایش است. هنگام تعویض قالب های قالب، رعایت دستورالعمل های سازنده برای اطمینان از نصب و تراز مناسب بسیار مهم است.
نتیجه گیری
در نتیجه، اینسرت های قالب نقش حیاتی در عملکرد و کارایی مجموعه های قالب مهر زنی فلز دارند. توانایی آنها در ارائه دقت، مقاومت در برابر سایش، انعطاف پذیری و مقرون به صرفه بودن آنها را به یک جزء ضروری در صنعت مهر زنی فلز تبدیل می کند. چه درگیر تولید قطعات الکترونیکی کوچک یا قطعات بزرگ خودرو باشید، درک هدف و اهمیت درج های قالب می تواند به شما در بهینه سازی عملیات مهر زنی کمک کند.
اگر در بازار مجموعه های قالب کوب فلزی با کیفیت بالا هستید یا به اطلاعات بیشتری در مورد قالب های قالب نیاز دارید، توصیه می کنم با ما تماس بگیرید. ما متعهد به ارائه بهترین راه حل ها برای نیازهای مهر زنی فلز شما هستیم. همین امروز با ما تماس بگیرید تا در مورد نیازهای خاص خود و اینکه چگونه می توانیم به شما در دستیابی به اهداف تولیدتان کمک کنیم، بحثی را آغاز کنیم.
مراجع
- کتاب «راهنمای مهر زنی فلز» نوشته پیتر اولینتز
- کتاب راهنمای مهندسین ابزار و ساخت، جلد 4: شکلگیری توسط انجمن مهندسین تولید
